図面管理クラウド for Jw_cad
建設・土木業向け
IT導入補助金 対象
完全閉域・専用環境

Jw_cad はそのままに、
図面管理だけを新しく。

使い慣れた Jw_cad は無改造・無償のまま。JWW 図面の保管・版管理・検図承認を、貴社専用の閉域クラウドに載せ替える図面管理（PDM）ソリューションです。

上書き事故
ゼロへ
版の保持
全世代
閲覧に必要なもの
ブラウザだけ
追加 CAD 費用
¥0
課題

こんなお悩みはありませんか

01
JWW ファイルが散在
共有フォルダと個人 PC に散らばり、どれが最新か分からない。
02
紙の検図・押印
出図・検図・承認が紙と PDF メールの回覧で滞留する。
03
過去図面が探せない
物件名・工種で検索できず、竣工図の確認や流用に時間がかかる。
04
閲覧に CAD が要る
現場・営業・監理者が図面を見るたびに CAD 担当へ依頼。
特長

Jw_cad の現場に、そのまま入る図面管理

Jw_cad は無改造
タスクトレイの常駐エージェントが取得・登録を仲介。Jw_cad の操作は今までどおり、追加の CAD ライセンスも不要です。
上書き事故ゼロの版管理
取得（チェックアウト）で排他制御し、全世代を保持。版ごとに変更理由（設変）を記録し、旧版といつでも比較できます。
検図・承認を電子化
ブラウザの赤入れ・指摘ピン・電子押印で紙の回覧を置き換え。役割の強制と期限管理・自動督促で承認が滞りません。
閲覧はブラウザだけ
登録時に PDF・サムネイルを自動生成。現場・営業・監理者は CAD なしで閲覧・検図・比較ができます。
既存 JWW の一括移行
フォルダ単位でまとめて登録。物件名・工種はファイル名規約と CSV で自動付与し、命名整理から当社が伴走します。
AI 検索・OCR（オプション）
部屋名・注記・表題欄を自動抽出し、自然言語の質問に根拠図面付きで回答。紙図面も OCR で検索対象に。
画面

日々の操作は、トレイとブラウザで完結

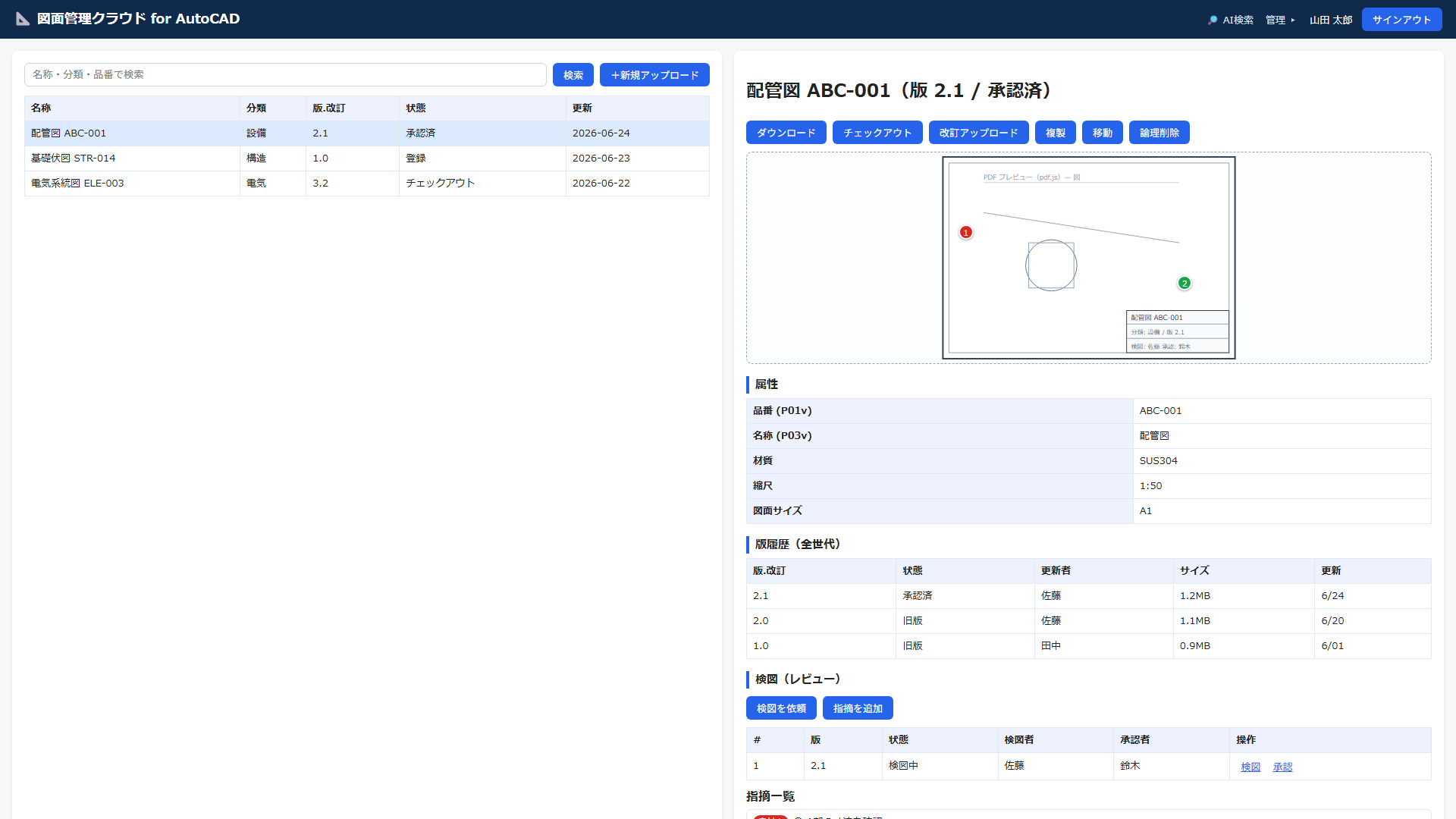

Web コンソール ― 一覧・検索と図面詳細

Web コンソール ― 一覧・検索、版履歴（全世代）、検図・承認、図面比較。閲覧者に CAD は不要。
常駐エージェントのトレイメニュー

常駐エージェント ― トレイの右クリックから取得・新規登録・チェックイン。

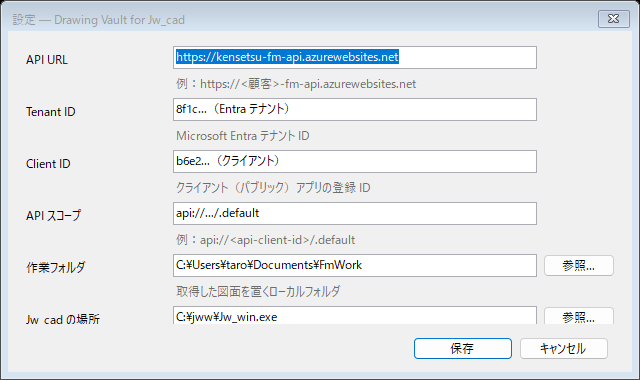

エージェントの設定画面

設定は接続先・作業フォルダ・Jw_cad の場所を指定するだけ。導入は MSI 1本。
動作要件：Windows 10/11 ＋ Jw_cad（8.25a〜10.03.2 で検証済み）
サインイン：Microsoft Entra ID
PDF・サムネイル・検索テキストは端末側で自動生成
セキュリティ

図面を、社外に出さない

マルチテナントのベンダーホスト型 SaaS ではありません。専用環境を貴社の Azure サブスクリプションに展開し、図面データはすべて貴社テナント内に留まります。AI 処理も同様です。

専用シングルテナント
顧客ごとに独立した専用環境。他社とリソースを共有しません。
固定 IP 制限
貴社の固定グローバル IP からのみアクセスを許可。
Entra ID 認証・RBAC
Microsoft Entra ID でサインイン。役割に応じた権限制御。
監査ログ
誰がいつ何をしたかを全操作について記録。
PDF・サムネイル・検索テキストはすべて端末側で生成（Jw_cad ＋ Windows 標準機能）。サーバ側に CAD レンダラを置かず、PDF ビューアも自前ホストです。
構成

システム構成 ― 貴社専用の閉域環境

設計部門（社内ネットワーク）
Jw_cad（8.25a〜10.03.2）
＋ FM Jw Agent 常駐トレイ
取得
新規登録
チェックイン
延長・解除
端末側で PDF・サムネイルを生成、図面テキストを抽出。Jw_cad は無改造。
一括移行ツール
既存 JWW をフォルダ単位で一括登録。
Web ブラウザ
設計者・検図者・承認者・管理者（CAD 不要）
JWW
PNG・PDF
⇄
顧客 Azure テナント｜専用・単一テナント
完全閉域・固定 IP
App Service（API ＋ Web アプリ）
チェックイン／アウト（排他リース）・全世代版管理・設変（ECN）・一覧検索・pdf.js ビューア（自前ホスト）・検図承認・図面比較・監査ログ
Azure SQL
版履歴・ECN・監査ログ
Blob Storage
JWW・PNG・PDF
Microsoft Entra ID
認証・RBAC
AI 機能（任意）
Azure AI Search（RAG・ベクトル）／ Azure OpenAI（回答生成）／ OCR（紙図面 全文検索）
図面は顧客テナント外に出ない
社外 SaaS へ送信しない。閉域・固定 IP・専用環境。
IT 導入補助金で、実質負担を大きく軽減
「デジタル化・AI導入補助金2026」の対象。建設・土木業は「図面管理」プロセスの本来の対象業種です。通常枠 補助率 1/2、ソフトウェア利用料（最大2年分）・導入設定・保守が補助対象。当社は IT 導入支援事業者として申請を伴走支援します。
※補助率・上限・要件は年度の公募要領に基づきます。

補助金活用を相談する

導入

導入の流れ

1
ご契約
プラン選定・お見積もり。補助金は交付申請から。
2
オンボーディング
1〜2営業日以内にご連絡。固定 IP 等を確認。
3
専用環境の構築
貴社 Azure テナントに展開。目安：数営業日。
4
データ移行
既存 JWW をフォルダ単位で一括登録。
5
利用開始
Web URL 発行とエージェント（MSI）配布・研修。

図面資産を、安全に活かす基盤へ。

デモ・PoC・補助金活用のご相談を承ります。まずはお気軽にお問い合わせください。

インサイトシステム株式会社
図面管理クラウド for Jw_cad ｜ Jw_cad は Jiro Shimizu / Yoshifumi Tanaka 氏によるフリーソフトウェアです。当社製品は Jw_cad 本体を含みません。
