当社が提供する図面管理クラウド(Drawing Vault)が、デジタル化・AI導入補助金2026（旧IT導入補助金）の対象ITツールとして登録されました。当社はIT導入支援事業者として、補助金の申請から導入までを一貫してご支援します。
デジタル化・AI導入補助金を活用して導入できます
図面管理クラウド(Drawing Vault)、中小企業デジタル化・AI導入支援事業（デジタル化・AI導入補助金2026）の対象ITツールです。補助金を活用することで、導入時の費用負担を抑えられます。当社はIT導入支援事業者として、対象ツールのご提案から補助金の申請、導入後の手続きまで、一貫してサポートします。
対象ITツールとして正式登録
中小企業デジタル化・AI導入支援事業の公式サイトに掲載された、審査済みのITツールです。
申請から導入まで一貫サポート
「手続きが難しそう」という方も、IT導入支援事業者である当社が申請を伴走します。
補助金には公募期間があります
申請には締切があります。導入をご検討中の方は、お早めにご相談ください。
▷ 公式サイトでの登録内容を確認する（中小企業デジタル化・AI導入支援事業）
設計部門のための 図面管理プラットフォーム
AutoCAD図面を、版管理・検図・閉域で安全に一元管理する。
チェックイン/チェックアウトによる全世代の版管理、電子押印・赤入れを備えた検図・承認ワークフロー、そして図面を社外に出さない完全閉域。AutoCADの専用リボンから、企業の図面管理をそのまま標準化します。
完全閉域・データ主権全世代の版管理検図・承認の電子化
なぜ、いま図面管理か
「最新版はどれか」その不確実性が、手戻りと事故を生む。
共有フォルダ運用では、上書き事故・版の取り違え・紙の回覧の停滞が日常的に発生します。さらに図面を外部SaaSに預ける運用は、製造業にとって看過できない情報流出リスクを伴います。本製品は、この3つの課題を真正面から解決します。
01
上書き事故ゼロの版管理
排他リースによるチェックイン/チェックアウトで、同時編集や上書きを構造的に防止。すべての改訂は全世代が保持され、いつでも過去版へ遡及できます。
CHECK-IN / OUT ・ 全世代履歴
02
紙の回覧を置き換える検図
電子押印・赤入れ・指摘ピンを備えた検図→承認ワークフローで、紙の回覧と捺印を電子化。検図の経緯と承認の記録が、図面に紐づいて残ります。
電子押印 ・ 赤入れ ・ 指摘ピン
03
図面を社外に出さない閉域
プレビュー/PDFはAutoCADクライアントが生成し、図面は外部SaaSへ送信しません。固定IP制限・専用シングルテナント環境で、データ主権を維持します。
クライアント生成 ・ 固定IP ・ 専用テナント
ソリューション全体像
AutoCADプラグイン × Webコンパニオン。
設計者は使い慣れたAutoCADから図面を登録・取得し、管理・検図はWeb側で完結。両者は閉域のバックエンドで結ばれ、図面データは常に貴社環境に留まります。
AutoCAD プラグインCLIENT
コマンドで登録・取得・保存
プレビューPNG / PLOT PDF を生成
図枠属性・図面コンテンツ抽出

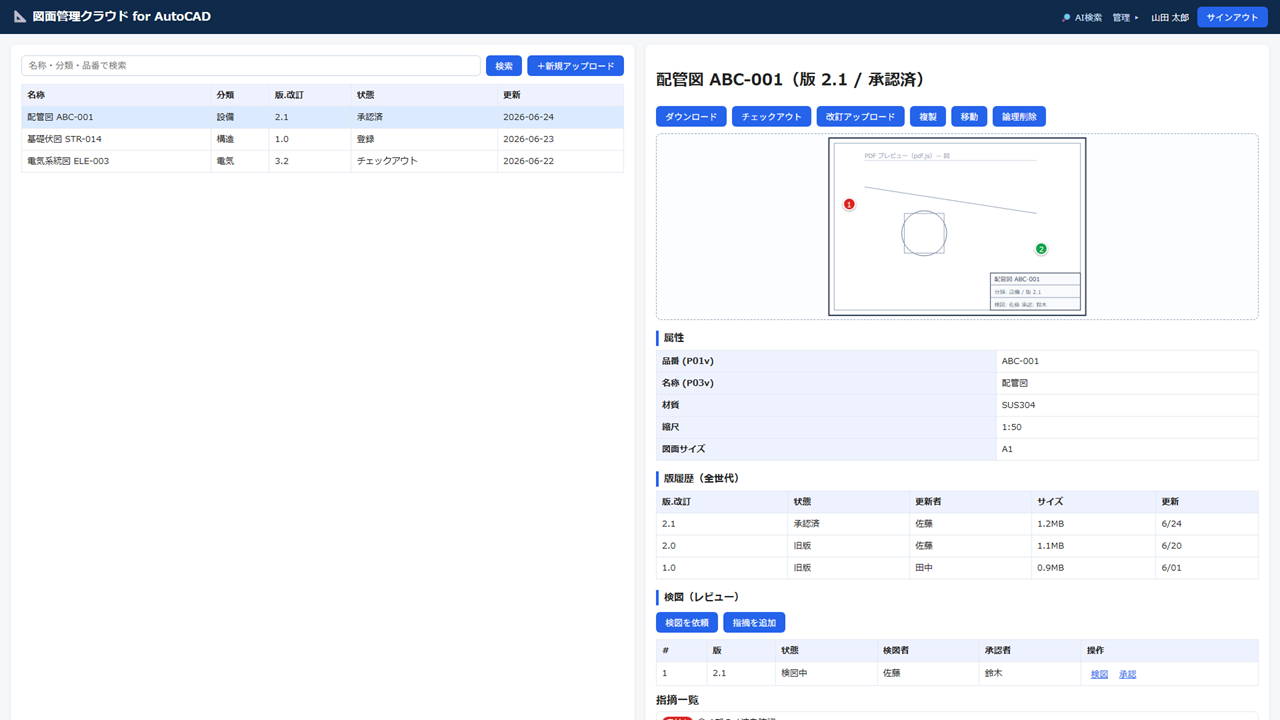

Web コンパニオンBACKEND
検索・一覧・pdf.jsビューア
検図・承認ワークフロー
ダッシュボード・監査ログ
V
全世代の版管理
改訂のすべてを保持し、過去版へ遡及
L
排他チェックイン/アウト
同時編集・上書き衝突を防止
T
図枠属性の取込・検索
表題欄属性での横断検索と列カスタマイズ
P
クライアント生成プレビュー
サーバ側CADレンダラ不要のPNG/PDF
R
検図・承認ワークフロー
電子押印・赤入れ・指摘ピン
E
設変管理（ECN）
改訂ごとに変更種別・理由を記録
D
関連文書の添付
仕様書・作業指示・見積を図面に紐付け
A
AI検索・OCR（任意）
RAG検索・類似図面検索・紙図面OCR
B
一括チェックイン移行
既存DWGの大量資産をまとめて登録

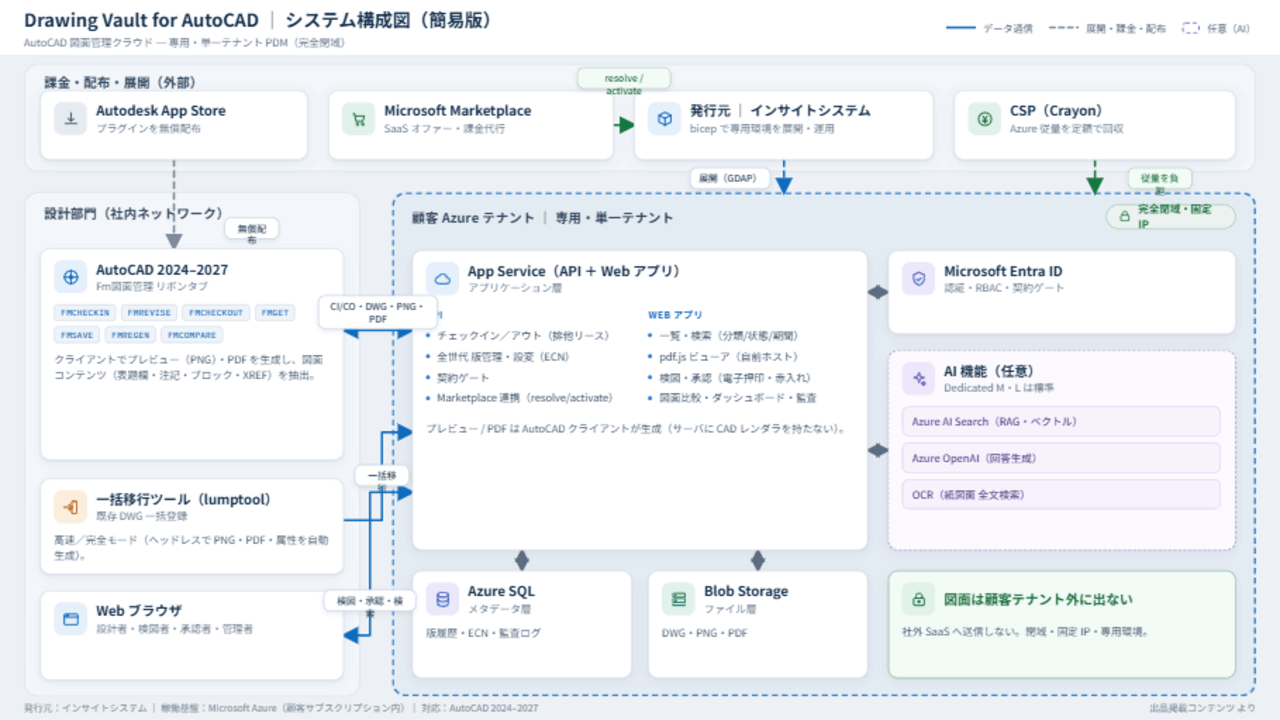

システム構成
専用・単一テナントで動く、閉域アーキテクチャ。
配布・課金は Autodesk App Store と Microsoft Marketplace を経由。稼働環境は貴社の Azure テナント内に専用展開され、図面データはテナントの外に出ません。
データ通信
展開・課金・配布
任意（AI）
課金・配布・展開（外部）
Autodesk App Store
プラグインを無償配布
Microsoft Marketplace
SaaSオファー・課金代行
発行元｜インサイトシステム
bicepで専用環境を展開・運用
CSP（Crayon）
Azure従量を定額で回収
resolve / activate
展開（GDAP）
従量を回収
設計部門（社内ネットワーク）
AutoCAD 2024–2027
Fm図面管理 リボンタブ
FMCHECKINFMREVISEFMCHECKOUTFMGETFMSAVEFMREGENFMCOMPARE
クライアントでプレビュー（PNG）・PDFを生成し、図面コンテンツ（表題欄・注記・ブロック・XREF）を抽出。
一括移行ツール（lumptool）
既存DWG 一括登録
高速／完全モード（ヘッドレスでPNG・PDF・属性を自動生成）。
顧客 Azure テナント｜専用・単一テナント完全閉域・固定IP
App Service（API + Web アプリ）
アプリケーション層
API
チェックイン／アウト（排他リース）
全世代版管理・設変（ECN）
契約ゲート
Marketplace連携（resolve/activate）
WEB アプリ
一覧・検索（分類/状態/期間）
pdf.jsビューア（自前ホスト）
検図・承認（電子押印・赤入れ）
図面比較・ダッシュボード・監査
プレビュー / PDF は AutoCAD クライアントが生成（サーバに CAD レンダラを持たない）。
Microsoft Entra ID
認証・RBAC・契約ゲート
SQL・DB / メタデータ層
版履歴・ECN・監査ログ
AI 機能（任意）
Dedicated M・L は標準
Azure AI Search（RAG・ベクトル）Azure OpenAI（回答生成）OCR（紙図面 全文検索）
Blob Storage / ファイル層
DWG・PNG・PDF
図面は顧客テナント外に出ない
社外SaaSへ送信しない。閉域・固定IP・専用環境で、データ主権を維持します。
発行元：インサイトシステム ／ 機能基盤：Microsoft Azure（顧客サブスクリプション内） ／ 対応：AutoCAD 2024–2027

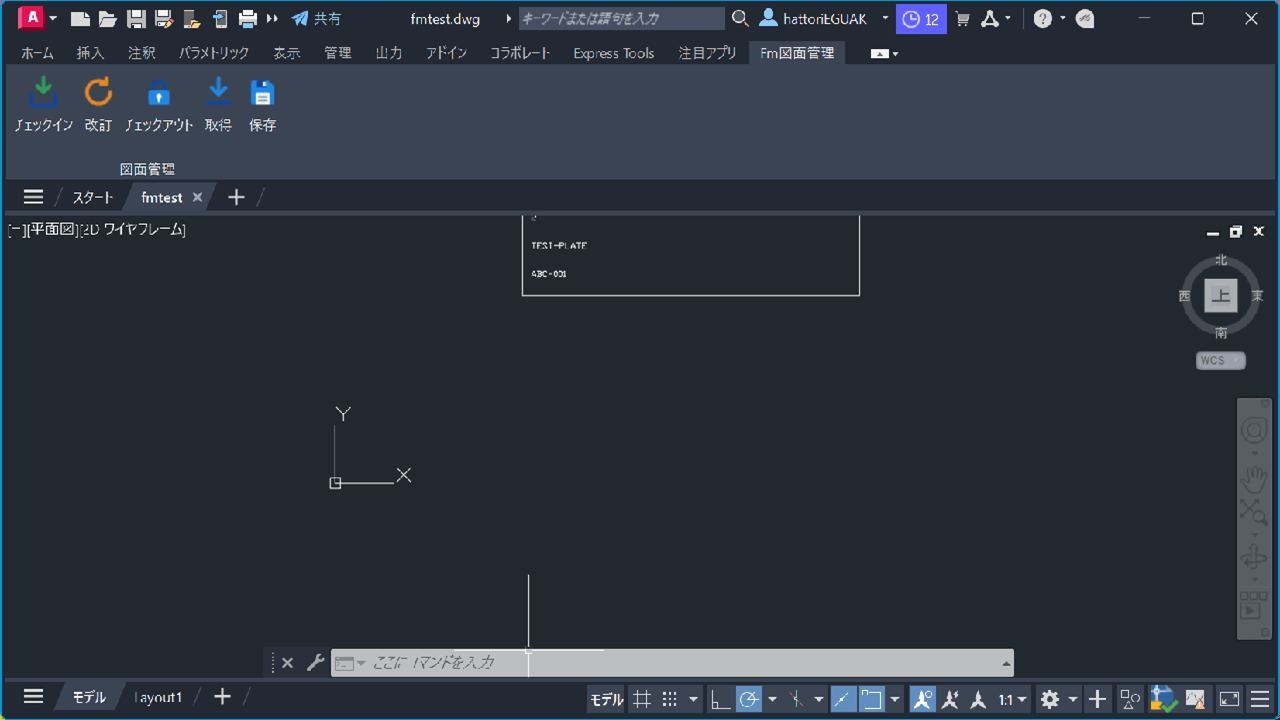

AutoCAD シームレス連携
専用リボンから、ワンクリック。設計の流れを止めない。
専用の「Fm図面管理」リボンタブに、チェックイン・改訂・チェックアウト・取得・保存のボタンを追加。新しい画面を覚える必要はなく、使い慣れた環境のまま実行できます。
FMCHECKIN
新規登録として図面を登録。図枠属性の取り込み、プレビュー（PNG）とPLOT PDFのクライアント生成、図面コンテンツ（表題欄・注記・ブロック・XREF）の抽出までを一括実行。
FMREVISE
既存図面を改訂（版上げ）として登録。変更種別・理由（設変 ECN）を記録し、トレーサビリティを確保。
FMCHECKOUT / FMGET
排他リースを取得し、最新版をダウンロードして安全に編集。FMGETは閲覧用に最新版を取得します。
FMSAVE
図枠属性を図面に書き戻して保存。属性とファイルの整合を保ちます。
FMREGEN
（管理者）レガシー図面のプレビュー／コンテンツを一括再生成。既存DWG資産の取り込みに。

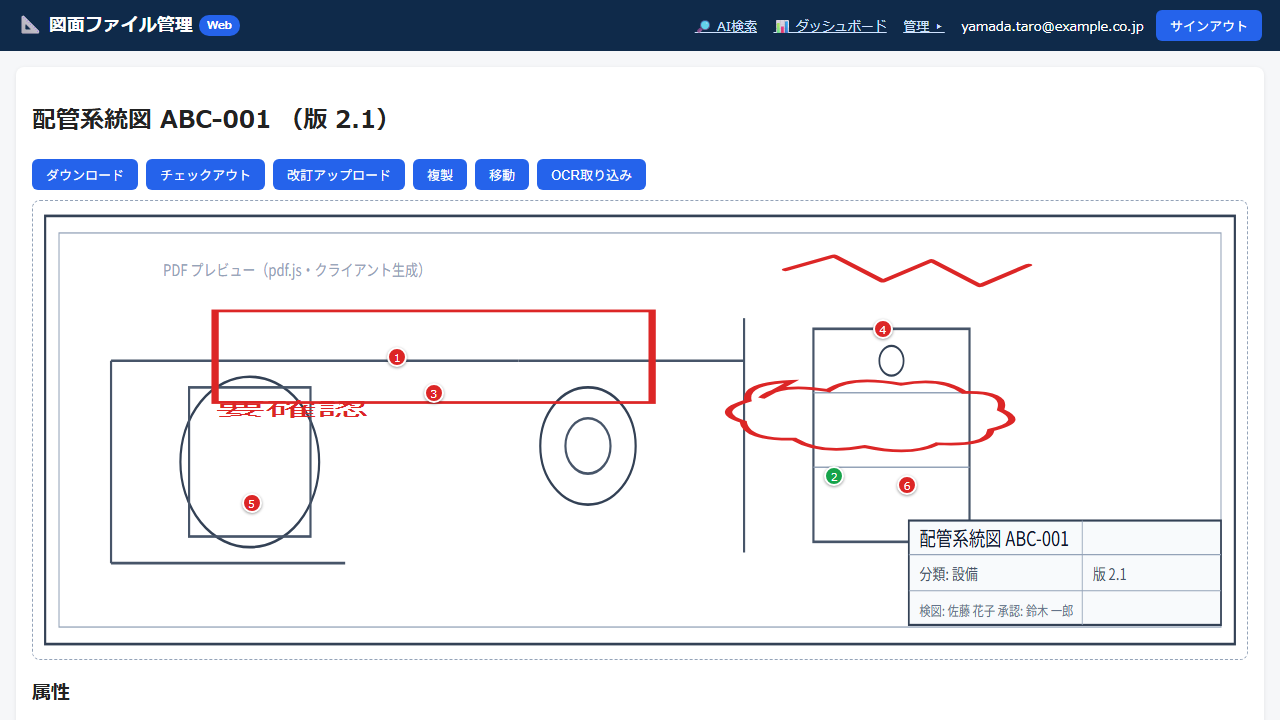

検図・承認ワークフロー
紙の回覧と捺印を、画面の中へ。
自前ホストのpdf.jsビューア上で、赤入れ・指摘・電子押印までを完結。検図の経緯と承認の記録は図面に紐づき、後から誰でも辿れます。
1チェックイン
→
2検図依頼
→
3赤入れ・指摘
→
4承認（電子押印）
→
5確定・版発行
電子押印（CHK / BAS）
検図印・承認印を電子化。押印者・日時を記録。
赤入れマークアップ
ペン・矩形・雲・テキストで指摘を直接記入。
指摘ピン
図面上にピンを立て、コメントで議論・追跡。

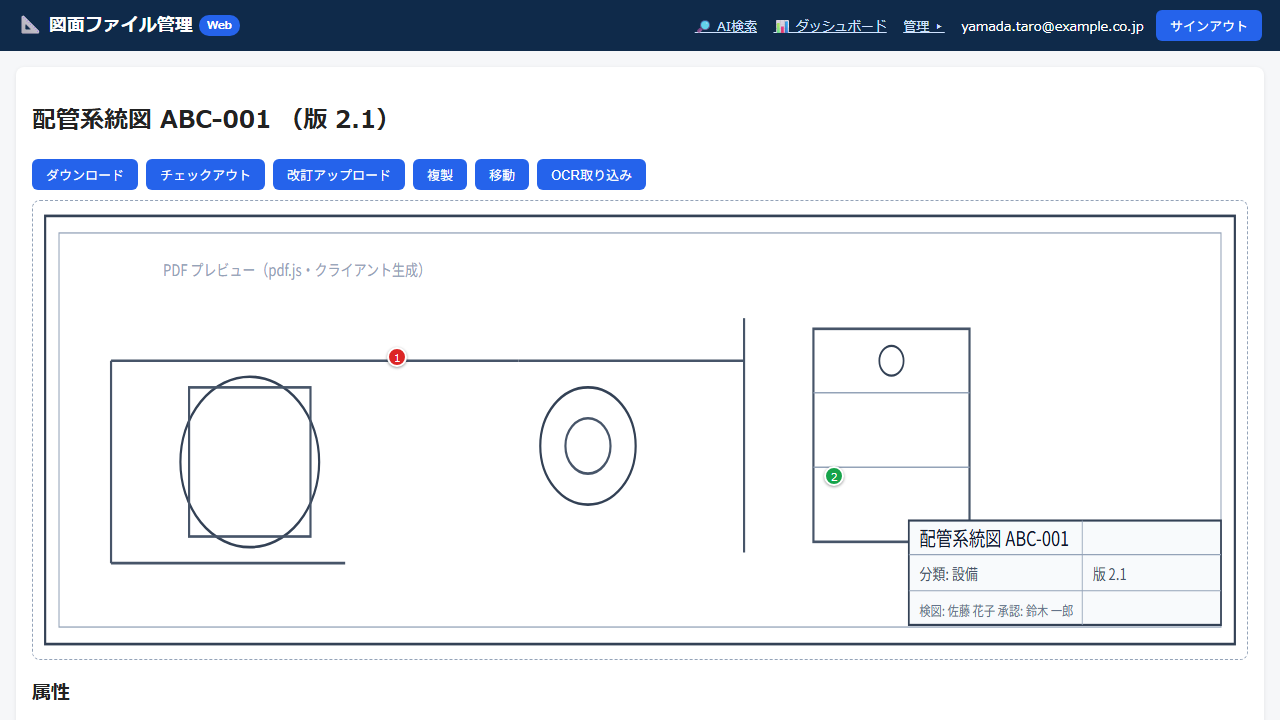

pdf.js ビューア
外部SaaS不使用。閉域内で図面を表示。
完全閉域・データ主権
図面は、社外SaaSに出ません。
本製品は貴社専用のAzure環境（シングルテナント・閉域）に展開します。図面データはすべて貴社テナントに留まり、外部SaaSへは送信しません。運用・更新は最小権限のアクセスで行い、操作はすべて監査ログに記録されます。
貴社テナントAzure サブスクリプション（専用・閉域）
×外部SaaSへの図面送信はありません。 プレビュー/PDFはAutoCADクライアントが生成します。
1
専用シングルテナント展開
顧客ごとに独立した環境で稼働
2
固定IPによるアクセス制限
許可IPからのみ接続可能
3
Microsoft Entra ID 認証 ・ RBAC
ロールベースアクセス制御
4
最小権限の運用 ・ 監査ログ
必要権限のみ付与し操作を記録
安心してご相談いただける理由
私たちが選ばれる理由。
01
国に登録された正規の対象ツール
中小企業デジタル化・AI導入支援事業の公式サイトに掲載された、審査を通過したITツールです。導入検討の際は公式サイトでも登録内容をご確認いただけます。
02
長年の実務に耐えたシステム開発
基幹システムの受託開発で培った技術で構築。当社の販売管理システムは、食品卸の現場で10年以上にわたり稼働してきた実績があります。
03
ITコーディネータが対応
経済産業省が推進する、IT経営を支援する国家資格の専門家が、御社の課題や補助金の活用に合わせてご提案します。
価格プラン
規模に合わせた、定額エディション。
小規模のSから標準的な設計部門のMまで、3つのエディションをご用意。AI検索込みのS+AIもお選びいただけます。具体的な金額・お見積りはお問い合わせください。
Dedicated S
〜30名 ・ 〜1万枚 ・ 〜200GB
お問い合わせ
月額定額（規模別）
中核PDM。
AI検索なし。
見積もり依頼
推奨
Dedicated S+AI
〜30名 ・ 〜1万枚 ・ 〜200GB
お問い合わせ
月額定額（規模別）
S構成にAI検索（RAG）込み。
小規模で全機能を活用。
見積もり依頼
Dedicated M
〜100名 ・ 〜5万枚 ・ 〜1TB
お問い合わせ
月額定額（規模別）
AI検索（RAG）込み。
標準的な設計部門に最適。
見積もり依頼
定額（月額／年額）。Azureの従量費用は貴社サブスクリプションへ直課金（別途）。個別規模・割引・PoC期間はPrivate Offerで対応。提供リージョン：Japan East / Japan West。
